石英和硅的刻蚀速率变化情况
随着气压升高，氟原子相对浓度、电压、电流以及 名义功率的增加影响了刻蚀速率。氟原子是等离子体中主要的化学刻蚀活性物种，气 压的增加促进了等离子体中活性粒子
浓度的升高，尤其是氟自由基的浓度和等离子体 中电子的密度（通过电诊断数据体现）增加，这直接加速了刻蚀反应的速率。石英 和硅的刻蚀速率增加。

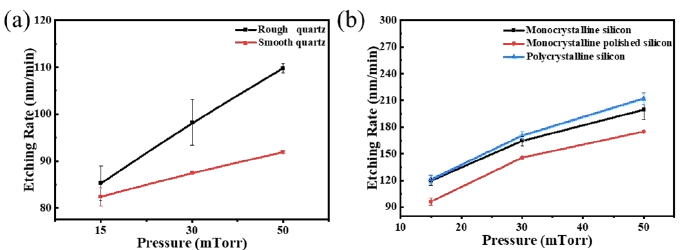

石英和硅在不同压力下的刻蚀速率变化(a)粗糙石英和光滑石英(b)单晶硅，单晶抛光 硅，多晶硅
可以看出，随着气压的增加，石英和硅的刻蚀速率增大，从图(a) 中可以看到粗糙石英的刻蚀速率高于光滑石英。从图(b)可以看到多晶硅的刻蚀速率 最高，单晶硅的刻蚀速
率略低于多晶硅但高于单晶抛光硅，单晶抛光硅的刻蚀速率最低。
比较两种不同表面的石英，粗糙石英由于其表面具有更多活性位点（如微孔、缺陷 等），能够更有效地捕获氟原子，增大刻蚀速率。相比之下，光滑石英表面平整、活性位
点较少，导致氟原子的吸附和反应效率较低，刻蚀速率增长较为平缓。进一步对比三种不同表面的硅，多晶硅和单晶硅由于表面粗糙度高于单晶抛光硅，其刻蚀速率相对较高。
进一步比较发现，多晶硅由于表面具有更多晶界，刻蚀速率略高于单晶硅。由此可见，材料表面粗糙度对刻蚀速率的影响超过了晶界因素的影响。
石英和硅的粗糙度随气压变化
(a)粗糙石英和光滑石英 (b)单晶硅，单晶抛光硅，多晶硅

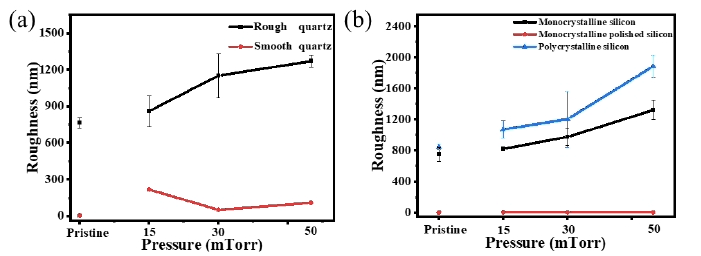

从图(a)中看到粗糙石英表面的 粗糙度随气压的增加而增大，光滑石英刻蚀后粗糙度略有上升。
从图(b)中可以看到 单晶硅和多晶硅的粗糙度随气压升高而逐渐增加。单晶抛光硅刻蚀后表面粗糙度与原 始粗糙度相比变化较小。
沛沅仪器产研究性ICP/CCP干法等离子刻蚀机
通过对粗糙度分析发现表面较粗糙的材料（如：粗糙石英、单晶硅和多晶硅）在刻蚀后表面粗糙度随气压的升高而不断增加，而初始表面光滑的材料（如：光滑石英）在
15mTorr气压刻蚀后表面粗糙度最大，在30 mTorr气压刻蚀后的粗糙度最小但仍高于 初始粗糙度，50 mTorr气压刻蚀后的粗糙度高于30 mTorr气压刻蚀后的粗糙度。随
着气压的增加，化学反应增强。表面粗糙的材料因为与等离子体接触的面积较大，缺陷较多具有更多的化学反应位点，反应物分布与副产物积聚不均匀，从而导致粗糙度
变化更剧烈。因此其粗糙度随气压的升高而增加；相比之下，表面光滑的材料由于化学反应位点较少。
在15 mTorr气压下，离子能量较高，物理溅射作用占主导，强烈的离子轰击导致表面粗糙度较高；
而在30 mTorr气压下，等离子体中粒子碰撞频率增加， 离子动能降低，物理溅射作用减弱，氟自由基的浓度增加，化学反应逐渐成为刻蚀的主导机制。由于化学刻蚀通常
具有反应均匀、选择性强的特点，可有效减少因物理轰 击造成的表面起伏，从而使表面粗糙度较低；
当气压增至50 mTorr时，等离子体中粒子之间的碰撞更加频繁，尽管电压继续升高，促进了离子的加速，但高气压下离子与气体分子之间的碰撞导致离子能量的有效传输
受限，离子能量继续降低，物理溅射效 应减弱，化学反应占据更加重要的位置。此时，氟自由基的浓度提高，表面活性位点被快速消耗，刻蚀速率增加，形成更多微观尺
度的凹坑和凸起，表面粗糙度再次增加。
