半导体刻蚀核心解密：为什么刻硅，非氟基气体不可？
在半导体芯片制造的上千道工序中，刻蚀是决定芯片电路精度、尺寸与良率的核心工艺。简单来说，就是在硅片晶圆上“精准雕刻”出纳米级的电路沟槽、通孔与线路图案，
剥离多余硅材料，留存预设的电路结构。
经常有人疑惑：刻蚀的核心基材是硅，为何工业界清一色选用氟基气体（SF₆、CF₄、NF₃等）作为刻蚀介质？氯基、溴基气体为何无法替代？
硅刻蚀的核心需求是什么？
在解答问题前，我们先明确优质硅刻蚀工艺的三大硬性要求，这也是筛选刻蚀气体的核心标准：
1. 反应可控且高效：能稳定与固态硅发生反应，快速剥离材料，适配量产效率；
2. 产物可完全脱除：反应生成物必须是气态，可通过真空泵直接抽走，无残留、不污染晶圆；
3. 工艺兼容性强：刻蚀选择性好、损伤低，能适配纳米级高精度图案雕刻。
普通酸碱湿法刻蚀早已无法满足先进制程需求，而干法等离子刻蚀的核心载体，就是氟基气体——也是目前唯一能完美匹配硅刻蚀所有刚需的介质。
氟，硅的“专属拆解师”
1. 氟的极致化学特性：电负性天花板
氟是元素周期表中电负性最强、氧化性最高的元素，对电子的吸附能力远超氯、溴、氧等元素。这一特性让氟原子拥有极强的反应活性，无需严苛高温高压条件，就能自发
与硅原子发生剧烈的放热反应。
硅原子的外层电子结构稳定，常规气体很难打破其共价键，但高活性的氟原子可以轻松突破硅的表面束缚，拆解硅晶体结构。

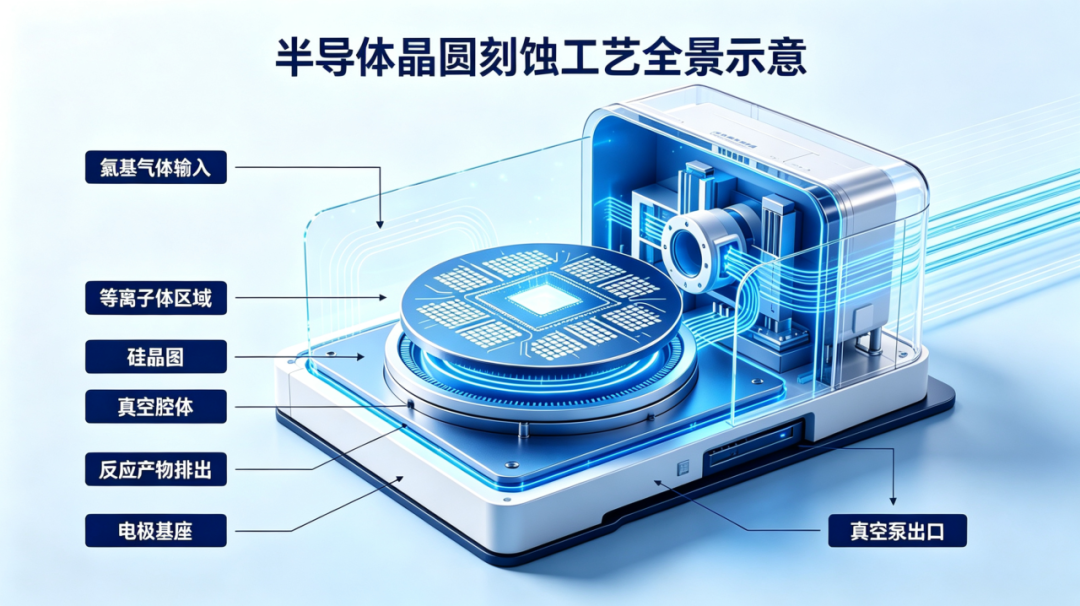

2. 核心反应：固态硅→气态产物，零残留剥离半导体干法刻蚀的核心场景为等离子体刻蚀，整个过程分为两步，逻辑简单且精准：
第一步：氟基气体活化裂解SF₆、CF₄、NF₃等氟基气体进入刻蚀腔体后，在高频电场作用下被电离、裂解，产生大量高活性的氟自由基（F*），这是真正的刻蚀核心活性物质。
以常用的四氟化碳、六氟化硫为例，裂解反应如下：
CF₄ + 电子 → CF₃* + F*
SF₆ + 电子 → SFₓ* + (6-x)F*

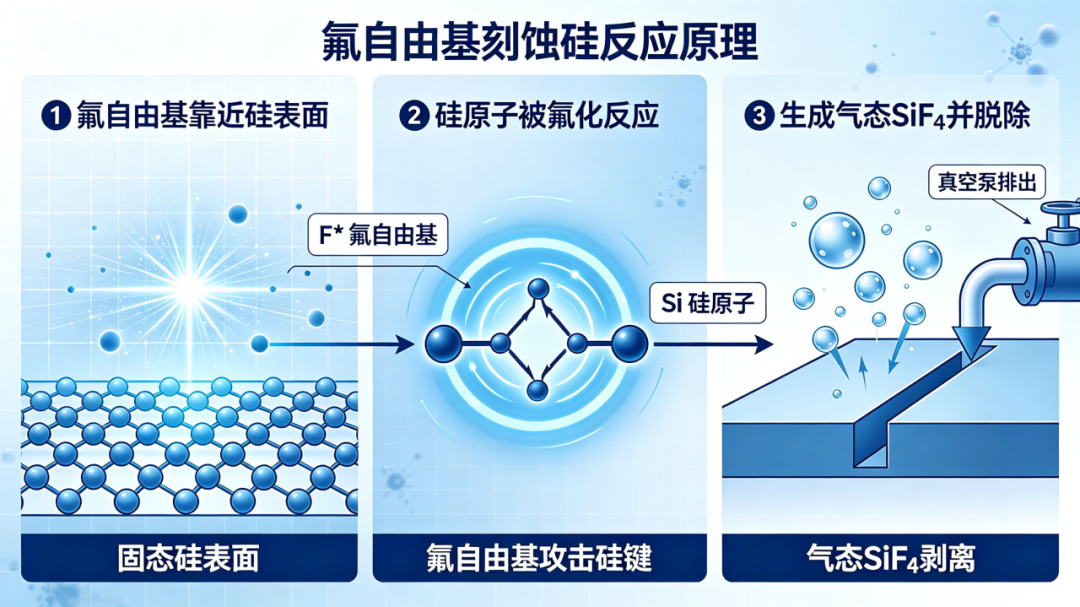

第二步：氟自由基刻蚀硅晶体
高活性氟自由基撞击硅片表面，与固态硅原子发生化学反应，生成四氟化硅（SiF₄）。
核心反应方程式：Si + 4F* → SiF₄↑
这就是氟刻硅的“魔法关键”：固态的硅，彻底转化为气态的四氟化硅。
SiF₄是极易挥发的气体，无需后续清洗，可直接被腔体真空泵抽出，实现无残留、无污染、精准剥离，完美契合半导体超洁净制程要求

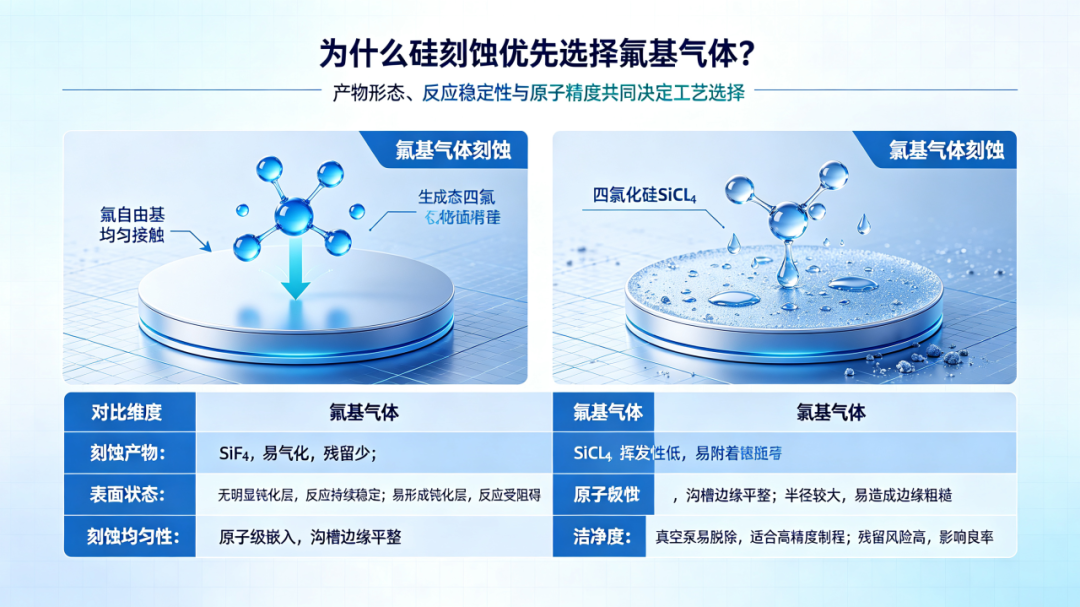

03 为什么偏偏是氟？其他气体都不行？
很多人会问：同样是卤族元素，氯基气体也能刻蚀硅，为何先进制程只认准氟基气体？核心差距在3点：
1. 产物形态天差地别
氯原子与硅反应生成的四氯化硅（SiCl₄），挥发性远低于SiF₄，低温下易液化，极易附着在晶圆表面，形成残留杂质，严重影响芯片良率。
而SiF₄沸点极低，常温下快速气化，刻蚀完成即刻脱离晶圆表面，无任何残留。
2. 反应无钝化层，刻蚀更均匀
氯、溴基气体刻蚀硅时，会在硅片表面生成一层致密的钝化层，阻碍后续反应持续进行，导致刻蚀速率慢、表面不均匀。
而氟与硅的反应无钝化层干扰，反应自发、持续、均匀，既能保证高效刻蚀，又能维持晶圆表面平整度。
3. 原子尺寸适配，适配纳米高精度制程
氟离子半径极小，可精准嵌入硅晶体晶格间隙，实现各向同性均匀刻蚀，适配5nm、3nm等先进制程的超细线路、深沟槽雕刻。更大半径的氯、溴原子无法做到精细化刻蚀，容易造成图案坍塌、边缘粗糙。

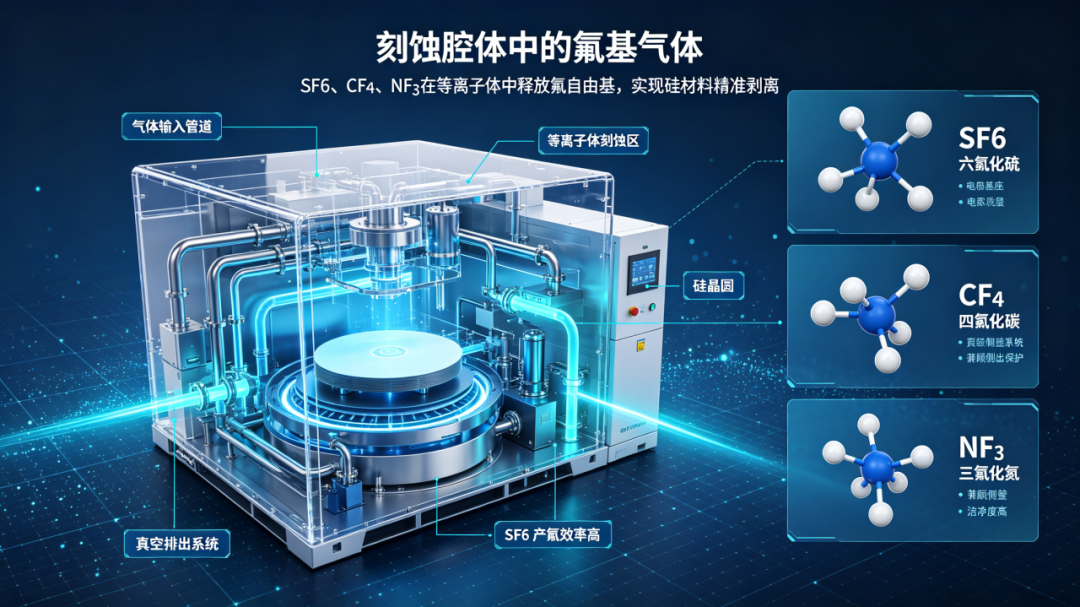

04 主流氟基刻蚀气体，各有分工
工业中没有万能的氟基气体，不同气体适配不同刻蚀场景，分工清晰：
1. SF₆（六氟化硫）：最常用的纯硅刻蚀气体，裂解产氟效率高，刻蚀速率快，多用于硅片、多晶硅层的大面积刻蚀；
2. CF₄（四氟化碳）：含碳氟基气体，可形成微量聚合物侧壁保护膜，兼顾刻蚀速率与图案垂直度，适合精细沟槽刻蚀；
3. NF₃（三氟化氮）：解离率高、杂质少，不仅用于精准刻蚀，也是半导体腔体清洁的核心气体，适配超高端精密制程。
·归根结底，氟基气体成为硅刻蚀的刚需，不是行业惯例，而是化学特性决定的不可替代的最优方案：
✅ 高活性氟自由基，可自发、高效拆解硅晶体；
✅ 反应产物SiF₄完全气态，无残留、超洁净；
✅ 无钝化层干扰，刻蚀均匀性、稳定性拉满；
✅ 原子尺寸微小，适配纳米级高精度芯片制程。
成熟的微米制程，氟基气体始终是半导体刻蚀工艺的“基石材料”，默默支撑着芯片微型化、高精度化的发展。

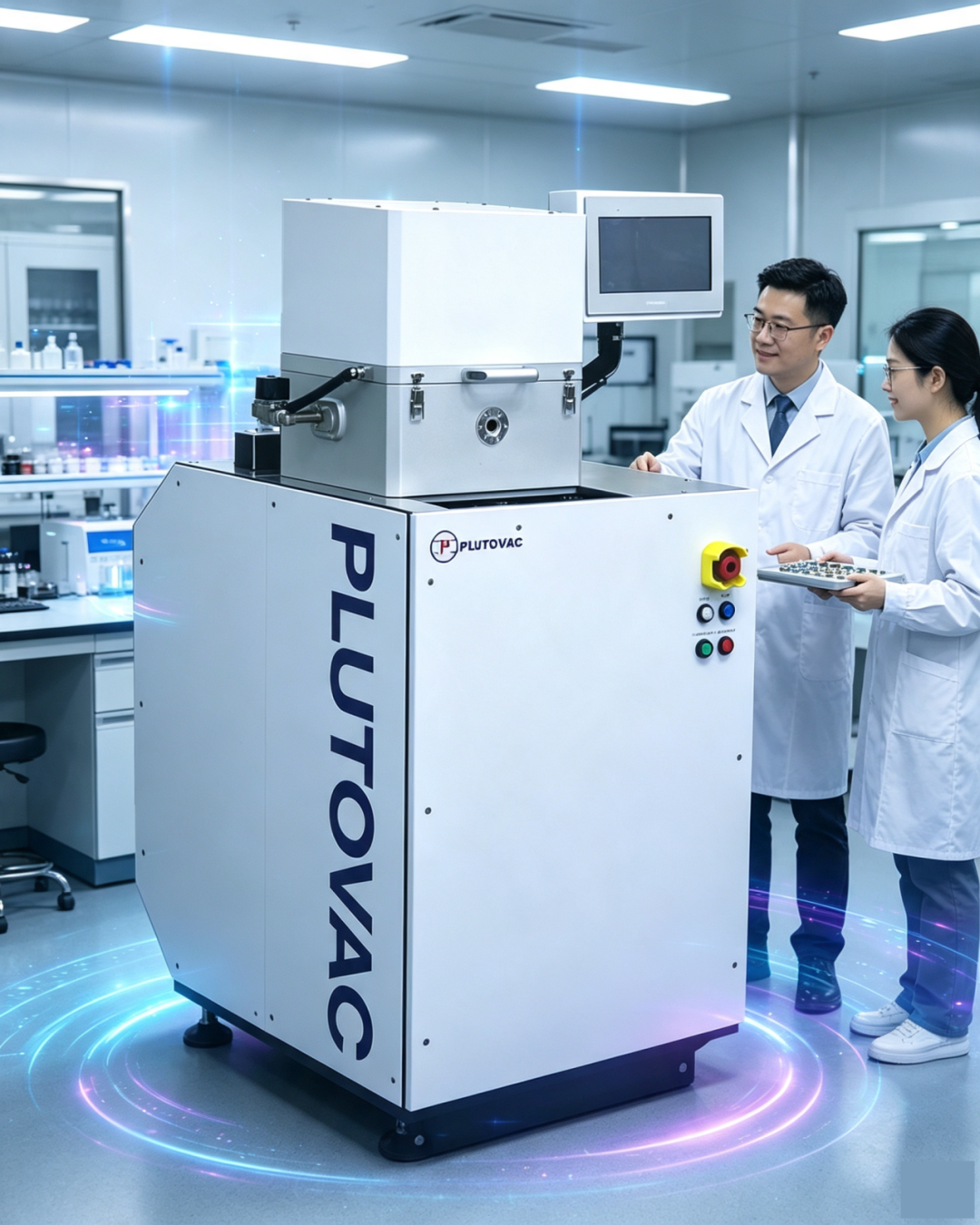

PLUTOVAC产实验室干法等离子刻蚀机(ICP/CCP),适合4寸及以下样品刻蚀，兼顾科研，教学，理论和实践相结合机型。
PLUTO-E100等离子刻蚀机
