等离子刻蚀机(ICP/CCP):高密度等离子体为什么能实现垂直离子轰击？从 λ/d 原理讲起

鞘层与等离子体密度关系

等离子体密度（n）与鞘层（Sheath）的特性（如厚度、电场、离子能量）存在密切的负相关关系。等离子体密度越高，鞘层越薄，离子能量越高，方向性越好。

具体关系体现在以下几个核心维度：

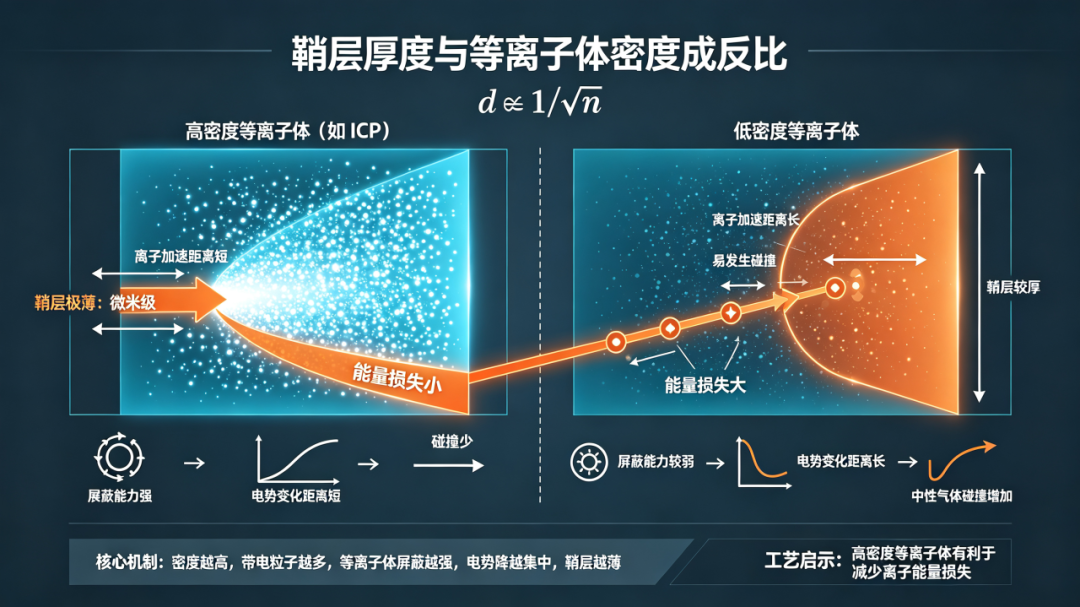

鞘层厚度与等离子体密度成反比

• 物理机制：等离子体密度越高，带电粒子（电子和离子）越多，等离子体的屏蔽能力越强，电势变化在更短的距离内即可完成，因此鞘层厚度越薄（d ∝ 1/√n，符合 Child-Langmuir 定律的简化形式）。

• 工艺影响：在高密度等离子体（如ICP）中，鞘层极薄（如微米级），离子在极短的距离内被加速，能量损失小；在低密度等离子体中，鞘层相对较厚，离子在长距离的鞘层

• 中易与中性气体发生碰撞，导致能量损失。

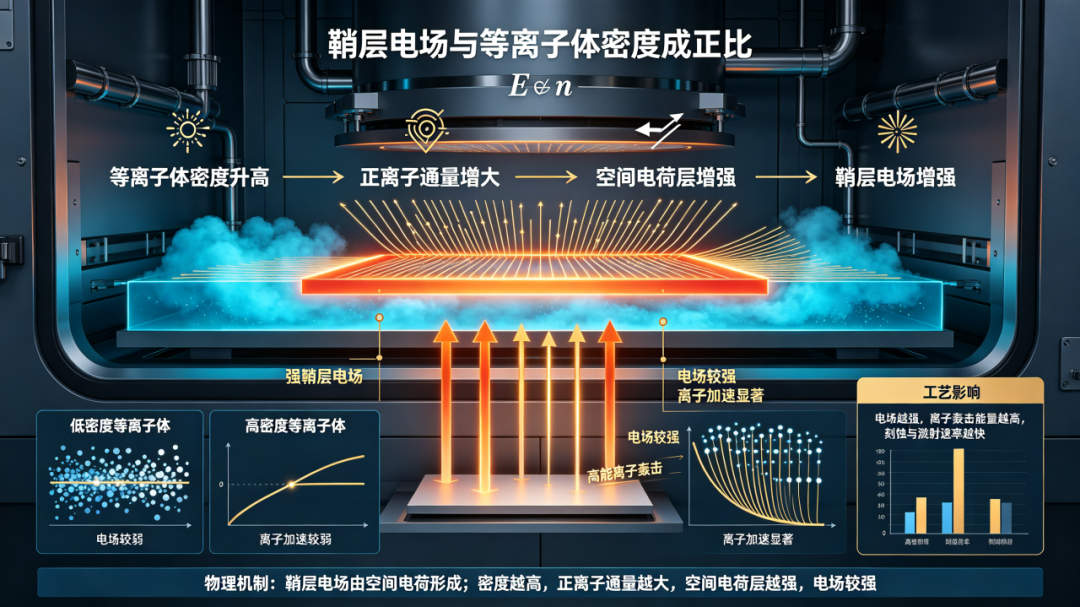

鞘层电场与等离子体密度成正比

• 物理机制：鞘层内的强电场由空间电荷（正离子密度远大于电子密度）形成。等离子体密度越高，鞘层内的正离子通量越大，形成的空间电荷层越强，鞘层内的电场越强。

• 工艺影响：电场越强，对离子的加速作用越显著，离子轰击表面的能量越高，这直接决定了刻蚀或溅射的速率和效果。

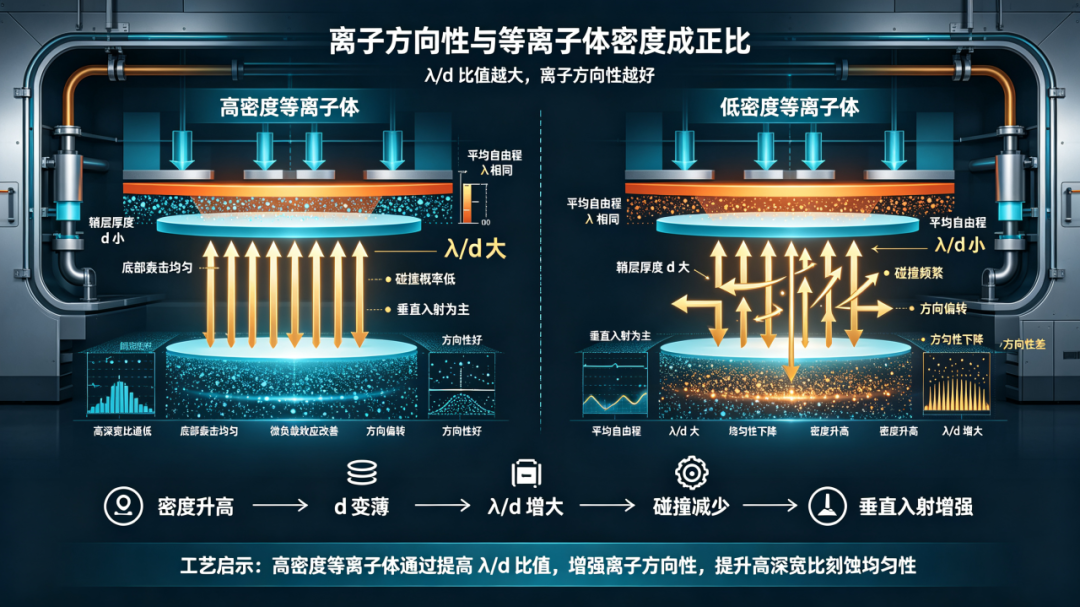

离子方向性与等离子体密度成正比（通过 λ/d 比值体现）

• 物理机制：离子在鞘层内的方向性由平均自由程（λ）与鞘层厚度（d）的比值（λ/d）决定。等离子体密度越高，鞘层厚度（d）越薄，在相同压力（即相同 λ）下，λ/d 比

  值显著增大，离子在鞘层内发生碰撞的概率极低，离子以垂直入射为主，方向性极佳；反之，低密度时鞘层厚，λ/d 比值小，离子碰撞频繁，方向性差。

• 工艺影响：方向性极佳的离子束能更均匀地到达不同尺寸图案的底部，有效改善微负载效应，提升高深宽比刻蚀的均匀性

等离子体密度是决定鞘层物理特性的核心参数。在实际工业应用（如半导体等离子刻蚀机、磁控溅射）中，通过提高等离子体密度（如使用ICP高密等离子体源）可以有效减薄

鞘层、提升离子能量和方向性，从而满足先进制程对高精度、高均匀性的工艺要求。
