碳纤维增强复合材料（CFRP）具有重量轻、抗拉强度高、疲劳性能好等优异性能，在航空、航天、汽车等领域中的使用比例不断提高。复合材料在国外民用飞机运用中已经
较为成熟，波音 B787 飞机及空客 A350 飞机中复合材料用量均达到 50%以上，在飞机机翼、机身、水平尾翼和垂直尾翼、机身内饰中均有大量应用。
PLUTO-T等离子清洗机

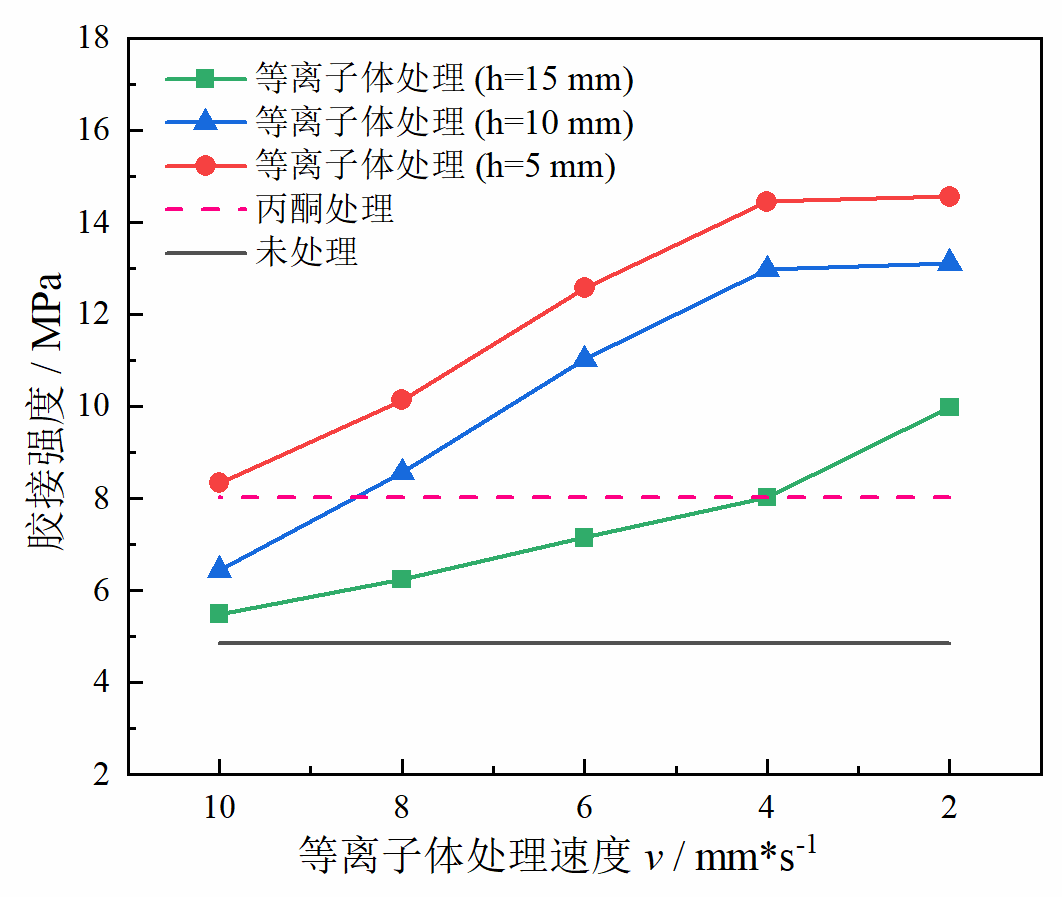

等离子清洗机对 CFRP 胶接强度的影响

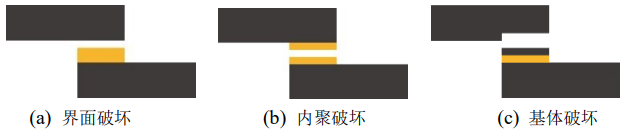

基于复合材料胶接接头拉伸试验后的破坏形貌差异，CFRP 胶接接头主要破坏模式可分为界面破坏、内聚破坏、基体破坏以及多种模式共存的混合破坏模式。
CFRP 在进行等离子体处理时，过远或过近的处理距离均会影响处理效果及胶接性能。
1.当处理距离较近时，等离子体产生的带电粒子与复合材料表面接触时间较长，导致复合材料表面瞬时温度升高，从而形成溶解、孔洞等缺陷，表面树脂与胶粘剂的界面粘
结性能降低，给复合材料胶接性能产生不利影响。
2.当处理距离较远时，复合材料表面附着的带电粒子减少，表面活性及处理效果降低。因此，在确定合适的等离子体处理距离后，可以适当提高处理速度，以提高等离子体
处理效率。
等离子清洗机对 CFRP 胶接接头破坏模式的影响
CFRP 表面经等离子体处理后，胶接强度明显提高。等离子体处理可以提高 CFRP 胶接强度，改变胶接接头破坏模式，使 CFRP 基体及胶粘剂性能得到充分利用，且等离子
体处理复合材料的胶接性能明显优于丙酮表面清洗。

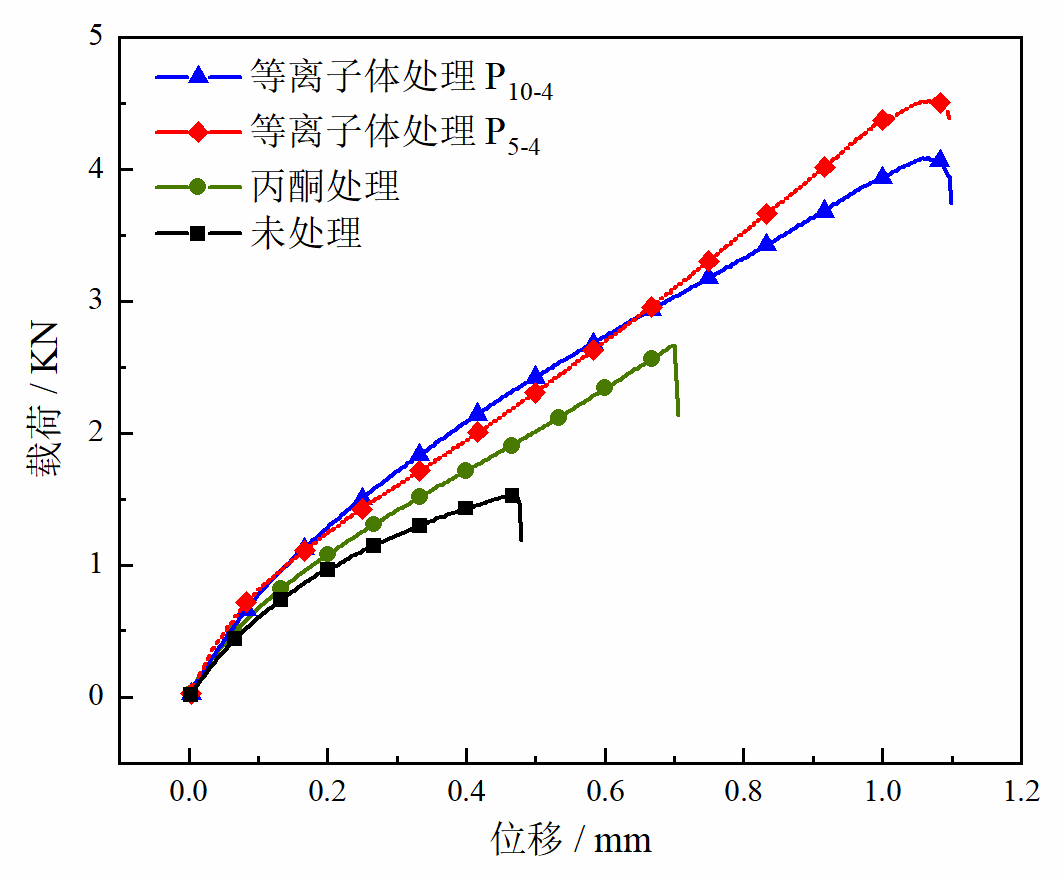

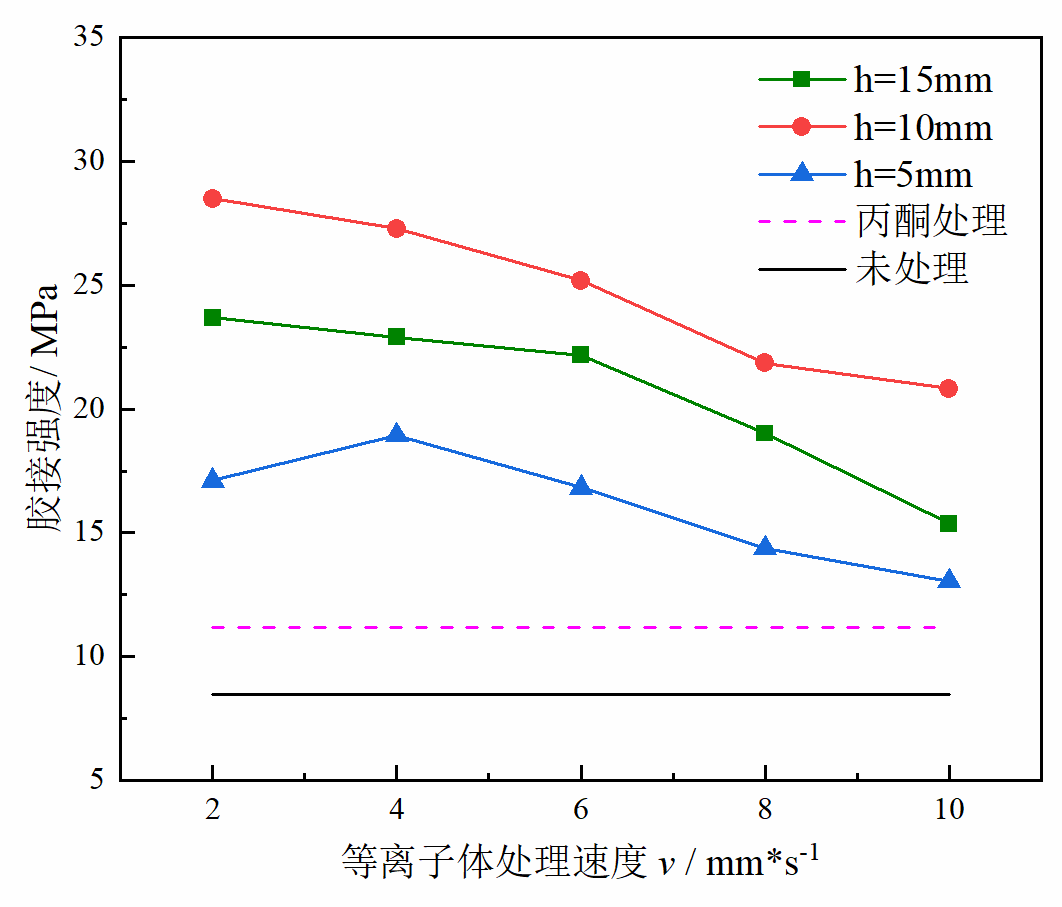

等离子清洗机对铝合金胶接强度的影响
等离子体处理后的胶接接头达到极限载荷后，依然有部分胶粘剂发生内聚破坏，等离子体处理可以使铝合金与胶粘剂粘结界面性能增强，胶粘剂性能在接头破坏过程中得到
充分利用。

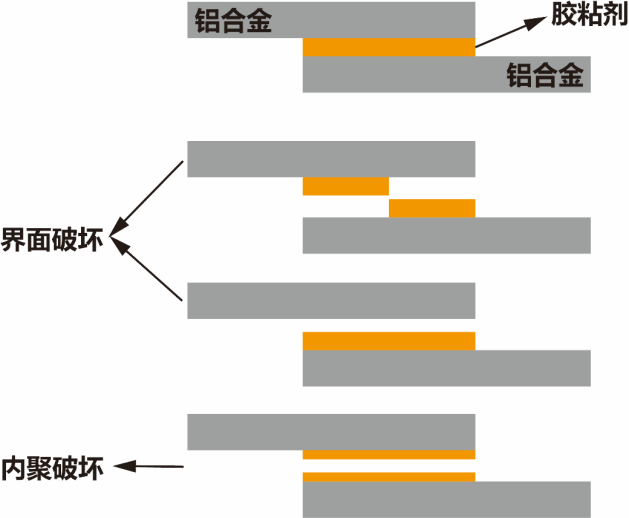

等离子清洗机对铝合金胶接接头破坏模式的影响

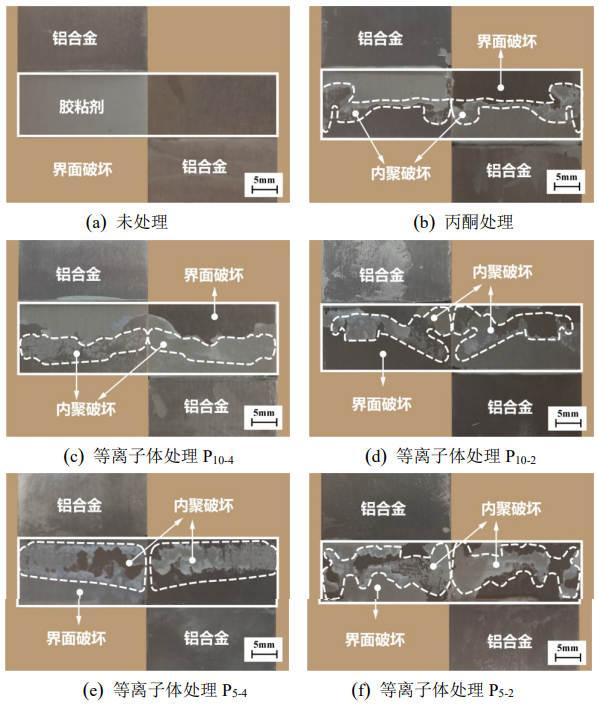

不同等离子体处理距离、速度下铝合金胶接接头断口形貌
等离子体处理可以改善铝合金与胶粘剂的界面粘结性能，减少或避免粘结界面失效（脱粘）的发生，从而提高铝合金胶接强度及胶接质量。
CFRP表面经等离子体处理后，CFRP与胶粘剂界面结合性能增加，CFRP胶接接头逐渐发生胶粘剂破坏及CFRP树脂及碳纤维破坏，接头破坏模式从界面破坏转变为混合破坏
模式，复合材料及胶粘剂性能得到充分利用。等离子体处理距离及速度的降低，铝合金胶接接头在拉伸破坏过程中胶粘剂破坏面积增加，界面破坏比例减少，铝合金胶接接
头主要破坏模式逐渐由单一界面破坏转变为胶粘剂内聚破坏，铝合金与胶粘剂界面结合性能得到显著提高。
